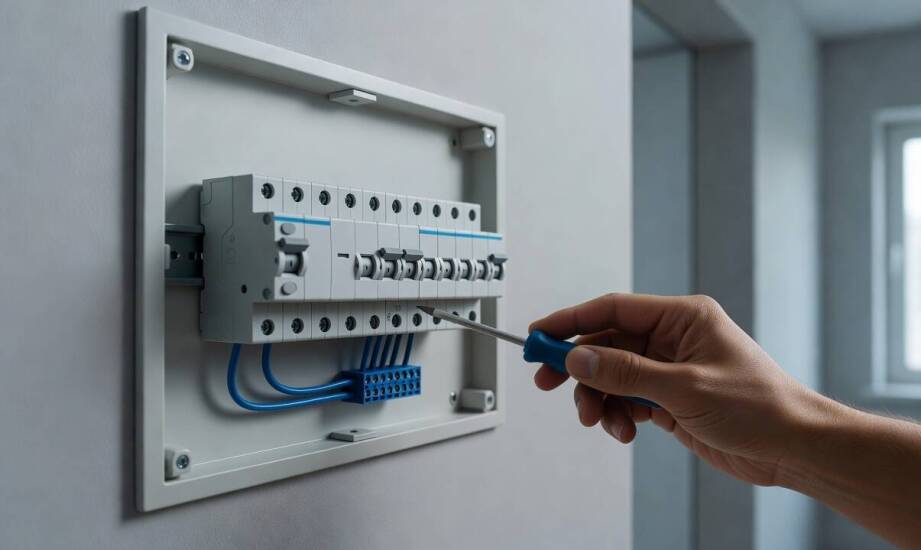

Jak odczytać oznaczenia jednofazowej różnicówki i dopasować ją do obwodu 230 V

W typowym domowym obwodzie zasilającym oświetlenie i gniazda wtykowe na napięciu 230 V aparatura ochronna bywa ze sobą mylona. Klienci wymieniający stare bezpieczniki topikowe często nie odróżniają nowoczesnych zabezpieczeń różnicowoprądowych od wyłączników nadprądowych. Oba urządzenia montuje się na szynie DIN w rozdzielnicy obok siebie i mają one bardzo podobną obudowę modułową. Główna różnica polega na ich docelowym przeznaczeniu. Wyłącznik nadprądowy chroni instalację przed przeciążeniem i zwarciem, zapobiegając stopieniu przewodów. Z kolei aparat różnicowoprądowy nie reaguje na zwarcie fazy z przewodem neutralnym, lecz monitoruje ewentualny upływ prądu do ziemi. Jego podstawowym zadaniem pozostaje natychmiastowe odcięcie zasilania, aby uchronić domowników przed groźnym w skutkach porażeniem.

Przeczytaj również: Baterie słoneczne – jeden ze sposobów oszczędzania energii

Zasada działania i kluczowe parametry aparatury modułowej

Wnętrze opisywanego zabezpieczenia skrywa precyzyjny mechanizm pomiarowy. Urządzenie zawiera przekładnik toroidalny, przez który przechodzą jednocześnie przewód fazowy oraz neutralny. W normalnych warunkach pracy prąd płynący w fazie do odbiornika równa się prądowi wracającemu przez tor neutralny. Wytwarzane przez nie pola magnetyczne znoszą się wzajemnie, a układ pozostaje w równowadze. Gdy wystąpi uszkodzenie izolacji i prąd popłynie do przewodu ochronnego PE, część ładunku omija rdzeń przekładnika. Powstaje wtedy tak zwany prąd różnicowy. Indukuje on napięcie w uzwojeniu wtórnym, co pobudza przekaźnik. W konsekwencji mechanizm wyzwalający rozłącza styki w czasie poniżej 300 milisekund, zdejmując napięcie z chronionego obwodu.

Przeczytaj również: Dobra energia

Prawidłowa identyfikacja sprzętu wymaga odczytania symboli nadrukowanych na przednim panelu. Symbol 2P informuje o obecności dwóch biegunów rozłączających tor fazowy i neutralny. Taka konstrukcja stanowi absolutny standard w jednofazowych instalacjach 230 V. Następny ważny parametr to prąd różnicowy, oznaczany jako IΔn. Wartość 30 mA wskazuje próg czułości modułu. Instalatorzy stosują tę właśnie wielkość w łazienkach i pokojach, ponieważ zapewnia ona skuteczną ochronę dodatkową człowieka. Z kolei prąd znamionowy, opisany na przykład jako 25 A lub 40 A, wyznacza maksymalne ciągłe obciążenie robocze styków. Aparat ten nie odłączy zasilania przy przeciążeniu, dlatego jego dopuszczalny prąd musi być ściśle dopasowany do wartości wyłącznika nadprądowego zamontowanego w tej samej linii.

Przeczytaj również: Freediving – tylko dla śmiałków

Kiedy domowa elektronika i LED-y wymagają ochrony typu A?

Litery widoczne na obudowie bezpośrednio definiują charakterystykę wykrywanych zakłóceń. Typ AC stanowi starsze rozwiązanie i reaguje wyłącznie na czysty, sinusoidalny prąd przemienny. Odmiana oznaczona literą A radzi sobie znacznie lepiej z nowszymi technologiami. Wykrywa ona dodatkowo prądy pulsujące jednopołówkowe oraz prądy stałe o składowej do 6 mA. Współczesne zasilacze komputerowe, zaawansowane sterowniki LED, ładowarki do telefonów oraz sprzęt RTV opierają swoje działanie na układach impulsowych. Urządzenia te potrafią przekształcać napięcie sieciowe w taki sposób, że w razie usterki izolacji generują prąd różnicowy o kształcie mocno pulsującym. Klasyczny wariant AC bywa w takich okolicznościach całkowicie bezużyteczny i może w ogóle nie przerwać obwodu.

Model A jest często zalecany w pomieszczeniach, w których stale pracują zasilacze elektroniczne i oświetlenie diodowe. Trzeba jednocześnie uważać na bardziej rozbudowane układy zasilania w budynkach. W przypadku nowoczesnych falowników fotowoltaicznych czy inwerterowych pomp ciepła sytuacja bywa bardziej skomplikowana. Niektóre układy napędowe z przemiennikami częstotliwości potrzebują specjalistycznych zabezpieczeń typu B, które prawidłowo identyfikują gładki prąd stały. Niezależnie od specyfiki sieci, każdy odpowiednio dobrany wyłącznik różnicowoprądowy 1-fazowy musi ściśle odpowiadać rodzajowi podłączonych w domu odbiorników. Czytanie karty produktu sprowadza się do potwierdzenia obciążalności styków, czułości zadziałania oraz litery oznaczającej odporność na odkształcony prąd. Klienci szukający sprzętu instalacyjnego na rynku znajdą szeroki asortyment standardowych modułów AC, jednak projektanci coraz chętniej sięgają po wyższe warianty ochrony.

Skuteczne i bezawaryjne działanie domowej rozdzielnicy zależy od przemyślanego dopasowania wszystkich elementów modułowych. W codziennej działalności sprzedażowej firmy Batory II Łukasz Kotarba obserwujemy, że kompletowanie aparatury wymaga spojrzenia na instalację z szerokiej perspektywy. Pojedyncze oznaczenie nadrukowane na obudowie to zaledwie punkt wyjścia do właściwej oceny sytuacji. Elektryk wykonujący montaż zestawia sumaryczne obciążenie prądowe z charakterystyką pracy domowych sprzętów elektronicznych. Dbałość o technikalia i weryfikacja spodziewanych prądów upływu pozwala stworzyć bezpieczny układ, który natychmiast odetnie groźne napięcie sieciowe, ignorując jednocześnie naturalne zakłócenia wprowadzane przez zasilacze.
